Účel
Termostaty GAZDA G-105 jsou určeny pro automatické udržování teploty v různých topných, chladicích, ventilačních systémech, ale i výrobních technologických linkách.
Popis zařízení

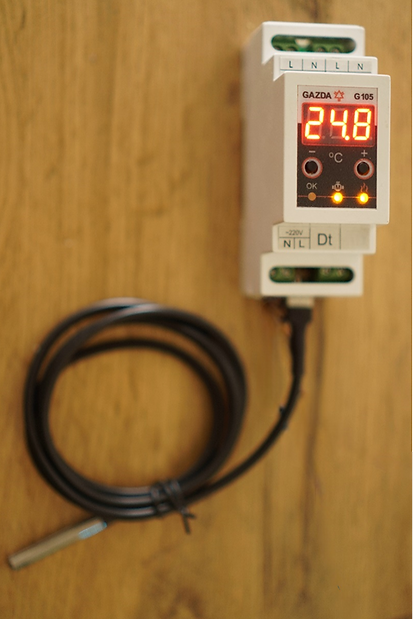

GAZDA G105 je digitální termostat s externím teplotním čidlem, dvěma reléovými výstupy pro připojení aktorů a vstupem pro připojení teplotního čidla.
Modely G105 se liší svým funkčním účelem:
G105-KS je termostat pro všeobecné použití, beznapěťové výstupní kontakty COM-NC-NO. Výstupní relé se spínají současně.
G105-NS je termostat pro všeobecné použití, ale kontakty výstupů se spínaným napětím napájecí sítě (N/L-NC/L-NO), výstupní relé jsou spínána současně
G105-KZ - termostat-regulátor otopné soustavy, kontakty výstupů COM-NC-NO bez napětí, zpoždění sepnutí výstupu "Kotel" po sepnutí výstupu "Čerpadlo". Prodleva při deaktivaci výkonu čerpadla po deaktivaci výkonu kotle
G105-NZ je termostat-regulátor otopné soustavy, na kontaktech výstupů se spínaným napětím napájecí sítě (N/L-NC/L-NO), zpoždění sepnutí výstupu "Kotel" po odpojení výstupu "Čerpadlo". Zpoždění vypnutí výstupu "Čerpadlo" po odpojení výstupu "Kotel".
Příkaz 'Work' pro dvouvodičový vstup se provede sepnutím jeho kontaktů.
Ovládací prvky a displeje
Přední panel termostatu GAZDA G105 obsahuje:
1. Třímístný displej
2. Tlačítko „+“ pro zvýšení číselné hodnoty teploty
3. Tlačítko "-" pro snížení číselné hodnoty teploty
4. LED "OK" - indikátor vypnutí externím ovládacím zařízením
5. Indikátor LED výstupu čerpadla (1)
6. LED - Indikátor výkonu ohřívače(2)
Bezpečnostní opatření
Zařízení pracuje při napětí, které představuje ohrožení života.
Při provozu a údržbě zařízení je nutné důsledně dodržovat požadavky pravidel pro technický provoz spotřebitelských elektroinstalací a bezpečnostních pravidel.
Zařízení musí být provozováno v prostředí bez nebezpečí výbuchu s relativní vlhkostí do 80 %.
Atmosféra místnosti by neměla obsahovat prach, kyseliny, zásady ani jiné agresivní látky.
Nikdy nepřivádějte na řídicí vstup žádné napětí.
Připojená zátěž nesmí překročit výkon uvedený v tabulce 1, bod 6.
Je zakázáno otevírat tělo spotřebiče, pokud je napájení připojeno k síťovému kabelu.
Zařízení by nemělo být instalováno na dřevěné nebo jiné hořlavé povrchy (např. stěny).
Hlavní technické vlastnosti
